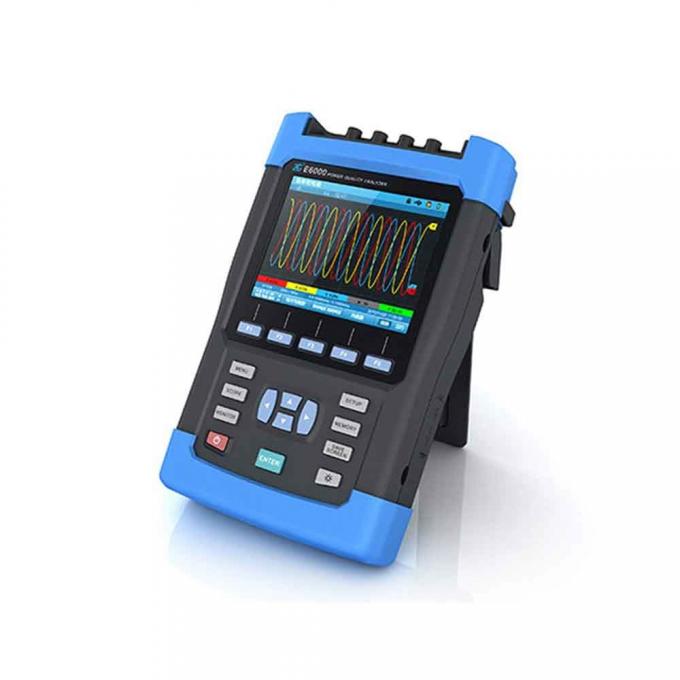

3 Fazlı Güç Kalitesi Analiz Cihazı, Taşınabilir Güç Analiz Cihazı Enerji Kaybı Hesaplayıcısı

3 Phase Power Quality Analyzer , Portable Power Analyzer Energy Loss Calculator

Temel bilgi

Menşe yeri:	Pekin, Çin (anakara)
Marka adı:	GFUVE
Sertifika:	CE
Model numarası:	E6000 - 1

Min sipariş miktarı:	1 Set
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Alüminyum Alaşım Kutusu

En iyi fiyat Şimdi başvurun

Ölçüm aralığı / çözünürlük:

5A / 50A / 100A / 500A / 1200A / 3000A / 6000A

Ölçme Cihazı:

120-400V

Giriş kanalları:

3 fazlı voltaj, 3 fazlı akım

Pencere noktaları:

Her 10 devirde 5120 puan

veri depolama alanı:

standartları:

IEC 61000-4-30

Vurgulamak:

güç kalitesi analizörü

güç harmonikleri analizörü

FONKSİYONLAR

Enerji kaybı hesaplayıcısı: Klasik aktif ve reaktif güç ölçümleri, dengesizlik ve harmonik güç, gerçek sistem enerji kayıplarını dolar cinsinden tespit etmek için nicelenir (diğer yerel para birimleri mevcut).
Güç çevirici verimliliği: güç elektroniği sistemleri için AC çıkış gücünü aynı anda ölçün.
Güç dalgası verileri yakalama: E6000 analizörleri hızlı RMS verilerini yakalar, elektrik sistemi dinamiklerini karakterize etmek için yarım döngüyü ve dalga formlarını gösterir (jeneratör start-up'ları, UPS anahtarlama vb.).
Dalga formu yakalama: E6000, her modda ayarlanan olmadan algılanan her bir olayın 50/60 dönüşümü (50 / 60Hz) yakalar.
Otomatik geçici E6000 analizörleri, her fazda aynı anda 1000V'a kadar 200 kHz dalga formu verilerini yakalar.
Tamamıyla A sınıfı uyumlu: E6000 analizörleri, uluslararası uluslararası IEC 61000-4-30 sınıf A standardına göre test uygularlar.
Şebeke sinyalizasyonu: E6000 analizörü, belirli frekanslarda dalgalanma kontrol sinyallerinden gelen paraziti ölçer.
Sorun giderme: eğrileri imleçleri ve yakınlaştırma araçlarını kullanarak analiz edin.
Sektördeki en yüksek güvenlik derecesi: 600 V CAT IV / 1000 V CAT III, servis girişinde kullanım için derecelendirilmiştir.
Her üç fazı ve nötrü ölçün: en dar yerlere sığacak şekilde geliştirilmiş ince esnek flex ile dört esnek akım probu ekleyin.
Otomatik eğilim: her ölçüm otomatik olarak herhangi bir kurulum olmaksızın kaydedilir.
Sistem monitörü: EN50160 güç kalitesi standardına göre bir ekranda on güç kalitesi parametresi.
Logger fonksiyonu: Kullanıcı tanımlı aralıklarla 600 parametreye kadar hafızalı herhangi bir test koşulunu yapılandırın.
Grafikleri görüntüleyin ve raporlar üretin: dahil edilen analiz yazılımı ile.
Pil ömrü: Li-ion pil takımında şarj başına 5 saate kadar çalışma süresi.

Elektriksel parametreler
Voltaj	rms, ava, pk +, pk-, rms-1/2, CF
Sıklık	Frekans
şimdiki	rms, ava, pk +, pk-, rms-1/2, CF
Güç ve enerji	P, S, Q, PF, DPF, W
Hesaplama	THD, DC, 1-50 Harm, 1-50 InHarm, 1-35 HiHarm, 1-50 SubHarm
Gerilim harmoniği	THD, DC, 1-50 Harm, 0-49 InHarm, 1-35 HiHarm, 1-50 SubHarm, KF
Akım harmoniği	THD, DC, 1-50 Zarar
Harmonik güç	Ia, Ib, Ic, ΣPtotal, ΣQtotal, ΣStotal, 15 dakika
Dalgalanma ve titreşim	PST, PLT, Fluct, Fluct Max
ASiMETRi	V Pos, A pos, V negatif, A neg, V sıfır, A sıfır, Unbal
Olay günlüğü	Voltaj şişmesi, gerilim sarkmaları, DIP, aşırı gerilim, voltaj ve akım distorsiyonu limit dışı, tekli harmonikler, limit dışı dengesiz voltaj akımı, sınır dışındaki frekans, limit dışındaki PST, limit dışındaki PLT, uzun -term voltaj kesintisi, voltaj dalgalanma sapması
P, Q, S adı
Ölçüm türleri	P: Her 10 döngü ile hesaplayın S: Gerilim ve akımın efektif değeri ile hesaplanır S: Görünür güç, aktif güç ile hesaplanır
Görüntüle	Tablo çizelgeleri, trend çizelgesi
Ölçüm aralığı / çözünürlük	Voltaj ve akım aralığına göre
ölçme doğruluğu	0.5 ±%
Silâh
Ölçüm modu	10 devir karekök değeri ile hesaplanır
Ekran modu	Her bir kanalın etkin geçerli değeri
Ölçüm aralığı / çözünürlük	Akım: mevcut kelepçelere göre Seçenek: 5A / 50A / 100A / 500A Akım kelepçeleri: 1200A / 3000A / 6000A (Esnek Akım Kelepçesi)
doğruluk	Akım kelepçelerinin% 0.1'i + doğruluğu
Sıklık
Ölçüm modu	10 döngü (50Hz) veya (60Hz) ile hesaplayın
Ekran modu	10 devir ile ölçme
Nominal frekans / çözünürlük	50.000Hz / 0.001Hz veya 60.000Hz / 0.001Hz
Bant genişliği ölçümü	42.5-57.5 Hz veya 52.5-67.5 Hz
Ölçüm doğruluğu	± 0.001Hz
Yarım dalga RMS akım / voltaj
Ölçüm modu	Her 2 döngü ile hesaplayın. Her döngü, 1/2 döngü bir dalga formu hesaplamasından oluşur
Ölçüm aralığı / çözünürlük	Gerilim: 120V / 0.01V, 230V / 0.01V, 400V / 0.01V, 1000V / 0.01V, Akım: Akım kelepçelerine göre
ölçüm doğruluğu	±% 0.1
Vrms
Ölçüm devresi	1P2W / 2P3W / 3P3W / 3P4W
Ölçüm devresinin temel frekansı	50Hz
Giriş kanalları	4 fazlı voltaj, 4 fazlı akım
Ölçüm aralığı	Gerilim ölçüm aralığı: standart: 120V, 230V, 400V, 1000V, Max 1000V anlık voltaj Akım ölçüm aralığı: Akım kelepçelerine göre sadece v sinyal çıkış akımı kelepçesini destekler
Güç faktörü
Ölçüm modu	Ortalama gücün görünür güçe oranı
Ekran modu	Gerçek zamanlı veriler gösterdi
Ölçüm aralığı / çözünürlük	-1.000-1.000 / 0.001
Ölçüm doğruluğu	±% 1
Vfund, Afund, Harmonik güç
Ölçüm modu	IEC61000-4-7 ile tanışın, Analiz zaman penceresi on döngüdür
Pencere noktaları	5120 puan
Ekran modu	Şekil şekilleri, trend çizelgeleri, histogramlar
Ölçüm sayısı	1-50 Times
Ölçüm doğruluğu	Vfund>% 1: Hata <% 1 Vfund <% 1: Hata <% 0.05 Anma Gerilimi Afund>% 3: Hata <% 1 Afund <% 3: Hata <0.05% Akım aralığı
InHarm Voltage, InHarm akım
Ölçüm modu	IEC61000-4-7 ile tanışın, Analiz zaman penceresi on döngüdür
Pencere noktaları	5120 puan
Ekran modu	Şekil şekilleri, trend çizelgeleri, histogramlar
Ölçüm sayıları	1-16 grup
Ölçüm doğruluğu	Vfund>% 1: Hata <% 1 Vfund <% 1: Hata <% 0.05 Anma Gerilimi Afund>% 3: Hata <% 1 Afund <% 3: Hata <0.05% Akım aralığı
HiHarm Voltage, HiHarm akımı
Ölçüm modu	IEC61000-4-7 ile tanışın, Analiz zaman penceresi on döngüdür
Pencere noktaları	Her 10 devirde 5120 puan
Ekran modu	Şekil şekilleri, trend çizelgeleri, histogramlar
Ölçüm sayıları	1-35 grup
Ölçüm doğruluğu	Vfund>% 1: Hata <% 1 Vfund <% 1: Hata <% 0,05 nominal gerilim Afund>% 3: Hata <% 1 Afund <% 3: Hata <0.05% akım aralığı
Gerilim Alt Sigortası Akım Alt Sigortası
Ölçüm modu	IEC61000-4-7 ile tanışın, analiz süresi penceresi on döngüdür
Pencere noktaları	Her 10 devirde 5120 puan
Ekran modu	Şekil şekilleri, trend çizelgeleri, histogramlar
Ölçüm sayıları	1-50 grup
Ölçüm doğruluğu	Vfund>% 1: Hata <% 1 Vfund <% 1: Hata <% 0.05 Anma Gerilimi Afund>% 3: Hata <% 1 Afund <% 3: Hata <0.05% Akım aralığı
Gerilim / akım Unbal (pos, negatif)
Ölçüm modu	3P3W veya 3P4W, hesaplamak için üç fazlı temel dalga bileşenlerini kullanır
Ekran modu	Şekil şekilleri, trend çizelgeleri, histogramlar
Ölçüm doğruluğu	Gerilim dengesiz: ± 0.2% Şu andaki dengesizlik: ±% 0.5
Gerilim dalgalanması
Ölçüm modu	Yarım dalga kuadratik ortalamayla hesaplayın.
Ekran modu	Şekil şekilleri, trend çizelgeleri
Ölçüm doğruluğu	±% 1
IEC Titreşimli
Ölçüm	P kısa vadeli (Pst), P uzun vadeli (Plt)
Ölçüm modu	IEC61000-4-15 Standardına göre Pst (10 dakika) Plt (2 saat)
Ekran modu	Şekil şekilleri, trend çizelgeleri
Ölçüm aralığı	0-20
Ölçüm doğruluğu	±% 5
Dalgalanma akımı
Ölçüm modu	Akımın yarım dalga RMS değeri ayarlanan değerden yüksektir ve sürdürme süresi 10 ms-1 dk'dır
Ekran modu	Dalgalanma akımı ve dalgalanma akım dalgasının maksimumu
Ölçüm doğruluğu	% 0.10
Gerilim şişmesi, Voltaj sarkmaları, DIP
Ölçüm modu	Şişir: Gerilim yarım dalga RMS ayarlanan değerden yüksek olduğunda ve sürdürme süresi 10ms - 1dakiyse, şişirilmiş olarak değerlendirilir. Saglar: Voltajın yarım dalga RMS değeri ayarlanan değerden düşük olduğunda ve sürdürme süresi 10ms - 1dakiyse, sarkma olarak değerlendirilir. DIP: voltajın yarı dalga RMS değeri ayarlanan değerden yüksektir ve sürdürme süresi 10ms - 1dakdir, DIP olarak değerlendirilir
Ekran modu	Şişir, sarkmalar, DIP dalgası sürdürme zamanı, kapsam ve benzeri.
Ölçüm doğruluğu	% 0.10
makinalar
Boyut	263 mm x 168 mm x 65 mm
Ağırlık	2KG
Güç kaynağı

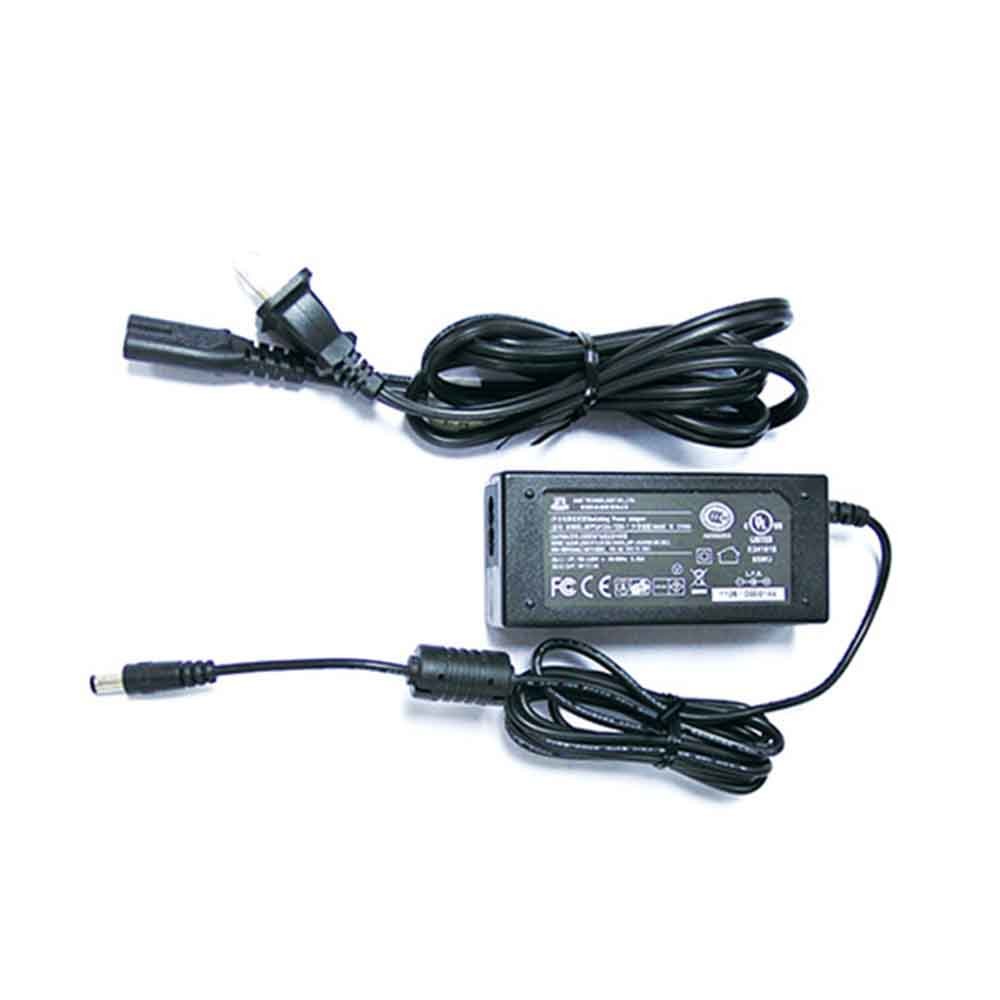

Gerilim girişi	110V-240V
Adaptör çıkışı	15V, 3A
pil	Şarj edilebilir nikel metal hidrit, 4500mAh
Pil çalışma süresi	4h
Akünün şarj süresi	5 saat (Ortam sıcaklığı 25 ° C)
Güç tasarrufu tesisi	LCD arka aydınlatma parlaklığı ayarlanabilir, bekleme süresi ayarlanabilir
Görüntüle
Boyut	112.8 x 84.6 mm
Renk	260000 renkli
kararlar	640 x 480
Parlaklık	Max 350 cd / m2 (Tip), parlaklık ayarlanabilir
Kontrast	500: 1 (Tip)
Görüş açısı	70/70/50/70 (Tip) (CR ≥10) (Sol / Sağ / YUKARI / Aşağı)
mağaza
tip	TF kartı (dahili)
Boyut	8G
Standartlar
Ölçüm metodu	IEC 61000-4-30
Ölçüm performansı	IEC 61000-4-30 A LVL
titreşiyor	IEC 61000-4-15
Harmonik	IEC 61000-4-7
Emniyet
Standart	GB 4793.1-2007 / IEC 61010-1: 2001: "Ölçüm, kontrol ve laboratuvar elektrik ekipmanı güvenlik gereksinimleri", birinci bölüm: genel şartlar. Güvenlik seviyesi: CAT III 1000 V / CAT IV 600 V.
Faz açısı girişinin MAX gerilimi	CAT III 1000V / CAT IV 600V
Çevre koşulları
Çalışma ortamı	0 ° C ila + 45 ° C, nem 90rh'nin altında
Depolama ortamı	-20 ° C ila +50 ° C arası, nem oranı 95rh'nin altında (yoğuşmasız)
